国外和国内的数据机房的使用情况概述

2020年12月19日

提到机房标识管理这个概念,在七、八年前提起的时候也许会有许多布线施工商、系统集成商或网络维护人员茫然不知所云,或者是觉得小题大做样的不哂一笑。确实,在那个处于疯狂的对网络进行基础建设的阶段,让大家把注意力集中到“微不足道”的小标签上,是不可能的事情。时至今日,当大规模网络建设的步伐已经明显放缓,网络世界的焦点已经慢慢的从“建设”转移到“维护”上来。随之而来的就是布线施工商要考虑如何把工程质量提高,如何保证施工效果整洁,美观;系统集成商和网络维护人员要考虑如何方便快捷的调试设备和系统,如何在更短的时间内处理故障,提高工作效率。这时我们会发现“微不足道”的小标签可以起到“大大的”作用了,不再是人人都不重视的方面了。下面让我们来分别了解一下这些小标签在国外和国内的数据机房的使用情况。

一、国外数据机房标识使用情况:

    这里的国外机房主要指的是一些网络发展水平比较高的欧美国家或亚洲的日本这些国家的机房。众所周知,这些国家在网络建设的起步要比中国早,从上个世纪70末期开始,就纷纷投入了大规模的网络基础建设,经过了这么多年的摸索,积累了大量的网络建设、升级和维护的经验。从时间上来看,先进国家的网络维护水平和经验。在上世纪90年代到本世纪的时候至少要领先中国10年的时间。而这些国家先进的经验也有许多值得我们这些发展中国家借鉴。

就网络维护和管理而言,国外从上世纪80年代中期就已经开始关注,具体在机房标识方面也同样投入了相应关注。当发现网络规模越来越大,网络中的线缆和设备以成倍的数量级增长,人们已经无法凭记忆去维护庞大的网络规模了。越来越多的声音要求专家们想出一种方式或是标准来帮助大家去高效的有序的管理网络。

在这样的情况下,20025ANSI/TIA/EIA606A:商业建筑电信基础结构管理标准出台了,在原来606标准的前提下,专门增加了关于标识标签的要求。标准中规定了传输机房、设备间、介质终端、双绞线、光纤、接地线等都有明确的编号标准和方法。甚至对于标识标签的使用材质都有推荐使用通过UL969认证的材质制成的标识标签。而制定606标准的目的,是为了提供一套独立于系统应用之外的统一管理方案。就像布线系统独立于网络一样,管理系统也必须独立于应用,以使应用系统在变化时,管理系统不会受到影响。而系统的标签管理与管理得当可以使布线系统需要变化时更加容易、快捷。这个标准在国外很快得到了各类工程商和直接用户的广泛响应和应用。而且由于是以“标准”的方式发布的,意味着大家必须遵守这个规则,从而在政策的力度上规范了工程商的行为,也带动了网络维护人员按照“标准”去工作。在这样有力的前提下国外的大部分网络工程都严格按照标准去施工和验收。而已经完成建设的网络工程也经过12年的时间,逐渐把标识标签补充完整了。

由于之前的国际标准规定的标识类型都是与应用无关的情况,经过一段时期的使用后,国外的很多企业在基于实际维护和应用的基础上把标准进行很大程度的延伸。企业根据自己企业的应用特点和维护需要在机房内的缆线和设备上以粘贴或插入的方式部署了各种不同类型的标识标签,在内容方面,也不仅仅只是简单数字和代码,而是加入了更多的维护信息,比如在线缆标识上加入了类似于线径、路由信息等内容;在设备标识上加入了设备的配置信息,维护信息,甚至资产信息等。*形成了自己企业的标准。尤其在大型的电信运营商行业,交通行业,金融行业,能源行业等部署了大规模网络的行业,基本建立了自己行业的标准,也在严格执行。由于涉及国外企业的机密和知识产权方面的原因,无法提供具体的标准名称和内容。但是可以从一些国外企业在中国建设的IDC机房看出国外企业对于标准化机房管理,尤其是标识管理的严谨性和有序性。

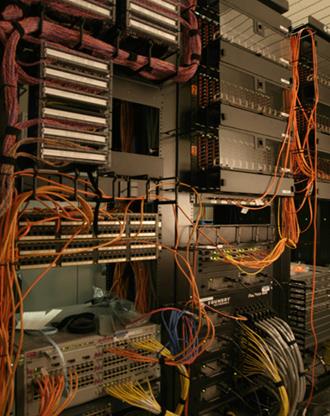

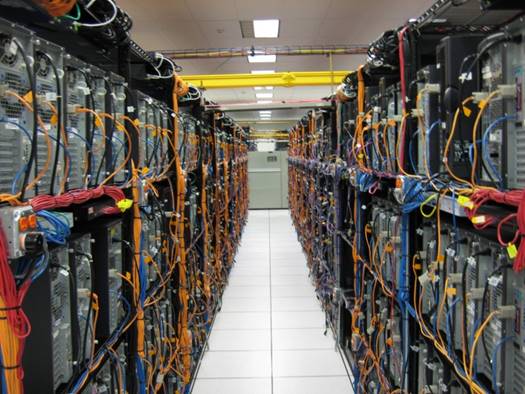

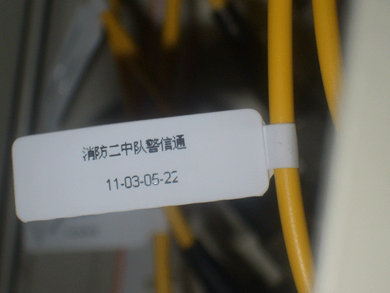

从图中可以看出每条线缆上都粘贴了            明显的旗型或覆盖保护膜标签,在设备的正面面板上也都粘贴了相应的设备维护标签,甚至是没个机柜的架号和行号都用标签标明了,这样对维护人员在进行日常维护和故障查找方面提供极大的便捷。


























        虽然线缆和设备的数量繁多,加上“旗型”标签后则显得

          “多而不乱”  ,查找起来会事半功倍。

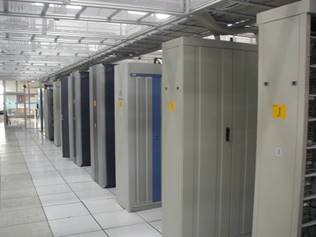

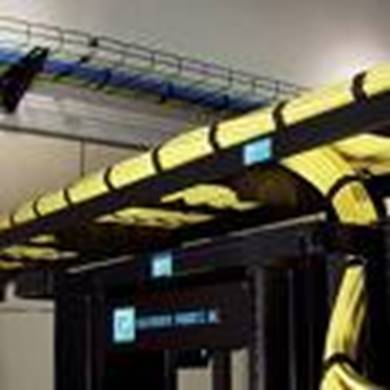

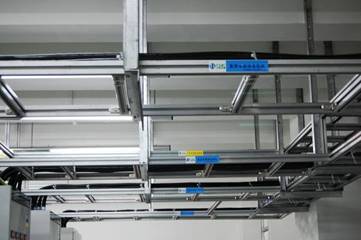

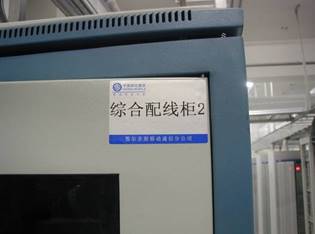

              正确的标明机柜的列号,架号,标明

                走线架的类型,也是帮助维护人员在

               “庞大的机房”迅速找到目标的路标。

  总的来说,国外的标识使用情况目前是处在一个非常正规的流程中,从工程开始的建设阶段,到系统集成阶段,到后期的维护使用、升级阶段,都有相应的标准规范,各个环节也都严格按照这个流程在完成着该完成的工作。所以极大的保证了网络的安装、测试、使用和维护的高效率。是我们应该学习的。

二、国内数据机房标识使用情况:

1、大部分国内数据机房标识使用情况的现状

目前,我国的通信技术经过20多年的高速发展,网络规模和网络装备技术水平业已跃居世界前列。

网络的技术装备已经与世界先进水平同步。举凡世界发达国家通信网上有的技术,在国内的通信网上几乎都会看到其应用。

然而,在通信网络高速发展的今天,与庞大的网络规模和先进的网络装备技术相比,网络中对设备、机架、子架、机盘、缆线系统、终端产品以及群路、通路、用户类别等方面采取的系统化管理和使用的标识则形成极大的反差,并没有与国际接轨,可视化的系统管理和高性能机房标识,设备标识管理都没有被提上日程。

机房内不但是装备技术水平十分现代化,而且对机房的管理也是比较严格的,网络运行与设备维护管理制度是十分健全的——对维护质量技术指标是近乎苛刻地关注,对设备完好率是精心追求。与网络装备的现代化水平相比,对布线系统和网络设备的系统性管理以及相应的标识管理却乏善可陈——普遍都还处在小容量、模拟技术时代的水平上,显得极不匹配。主要体现在下面几个方面:

线缆标识不规范:多年来没有比较适合机房使用的设备与缆线的标识标签,造成目前使用的标签异彩纷呈:使用口曲纸的,使用计算机打印纸的,使用白胶布的,使用普通不干胶的等等。这些标签大小不一,颜色单调,既不耐磨,也不防潮,字迹容易模糊,特别是背面胶的黏性差、对温度变化敏感、非常容易脱落,甚至有时会在设备和缆线上造成污迹。

标签信息易丢失:由于使用的标签材质各异,其使用寿命无法满足要求,也不能保证标签长时间不变型,不褪色,耐溶剂,耐高温,耐磨损等性能就更不用谈了。这样,标签上的记录文字容易变形、褪色、磨花,标签上信息难以长期保存,易丢失,就可能给设备与缆线维护工作和客户服务管理带来的困难、造成难以想象的损失。

标识信息量偏小:非标准标签无法增大信息量,无法做到加载反映配置、功能、应用、维护等信息,方便维护、兼顾资产管理。同样的,下面这些也没有办法实现——要求根据用户重要程度的不同,对普通用户、重要用户、特殊用户的缆线以标识加以区分,对不同应用的不同缆线以标识分开,保证维护人员及时、准确地处理传输障碍,保证维护级别。

常见的机房标识问题可参见图1-图4。

1608365631207772.jpg      1608365636372213.jpg

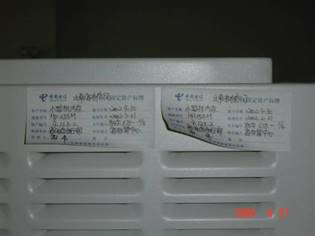

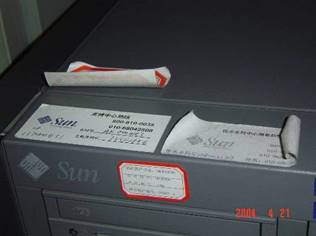

图1  机房内资产标签               图2  数据机房服务器标签

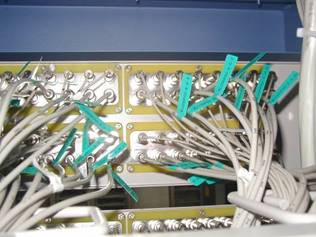

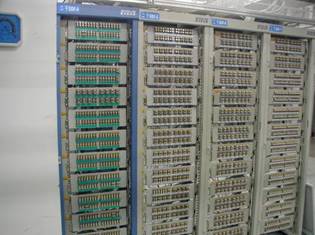

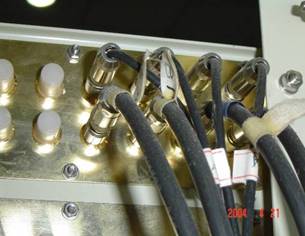

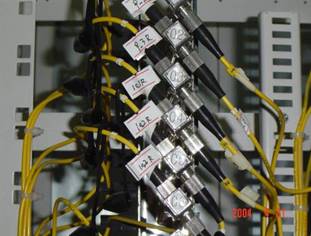

图3传输机房DDF架同轴电线缆标签   图4传输机房ODF架光缆尾纤标签

(从图3、4中可见,由于标签材质不统一,视觉效果不佳。因标签未经特殊处理,现有些字体已无法辨析,标签信息即将丢失。)

2、部分采用了标识管理的大型企业数据机房现状:

   目前国内虽然大部分企业都没有重视到机房标识的标准化管理,但是还是一部分国内通信行业的龙头企业,比如:中国移动,中国电信,中国网通,中国联通;还有一部分国有的大型企业也有了行动,比如:金融行业的中国银行、工商银行、建设银行,交通行业的首都机场股份有限公司,能源行业的中国石油、石化公司、大庆油田、辽河油田等。还有军队的总参谋部,总装备部等这些军队的标杆性单位也都开始着手机房标识标签的工作。而且我们国家也在2007年颁布了国家标准GB 50311-2007 综合布线工程施工规范和GB 50312-2007 综合布线工程验收规范,在标准中已经参考606标准,对标识标签提出了明确的规范。

在汲取了很多国外的先进经验,参照国家标准以及参考目前自身的一些特点后,这些企业和单位基本都是按照一个有序方式在进行整改。虽然现在大都处于初级阶段,但初期的效果还是很好的。这个有序的方式大致是这样的,首先通过内部多方调研后由公司或单位的总部制定一个纲领的企业统一标准,在标准中概括性的规定了所有涉及到机房标签的类型,尺寸,内容,甚至还有标签的颜色和粘贴位置;其次是按照标准从总部的核心机房开始,有步骤的辐射到各个省市的分支机构,并定期深入到基层巡检。在这个过程中很多企业也注意了公司的新建机房,要求新建机房也一定要按照新的企业标准执行。在整改老机房的同时,也把握了新机房的建设,这样经过23年时间的努力,可以完成对整个企业的机房标识标准化管理,为日后越来越复杂,越来越繁重的网络维护工作打下了坚实的基础。

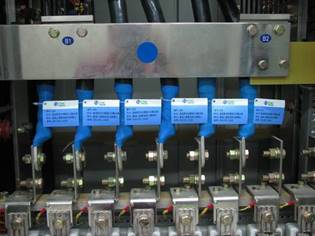

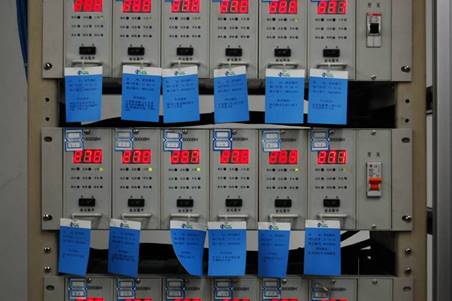

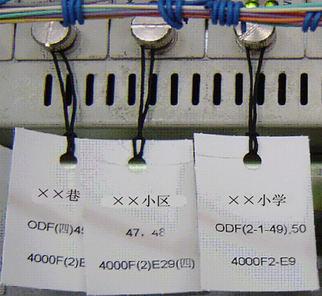

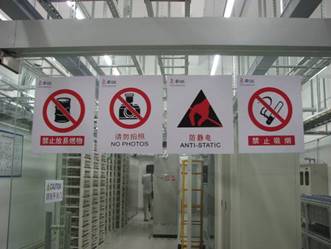

下面是一些企业的标准和机房实现标识标准化管理后的照片:

1)中国移动标准:中国移动传送网DDFODF架标签命名规范,中国移动数据网资源命名规范







2)、中国电信  四川电信传输机房现场标识规范


3)、中国网通  北京网通奥运通信机房标识规范





    就目前国内数据机房标识总的使用情况来说,应该是一个起步阶段,但很多大企业已经先走一步了,未来的趋势应该是和国际接轨,所有的企业单位或者说行业都应该在GB 50311-2007 综合布线工程施工规范和GB 50312-2007 综合布线工程验收规范的基础上结合自己行业和企业的应用来建立适合自己的标准,相信在未来的几年中,将会是数据机房标识规范化和标准化管理的春天。
